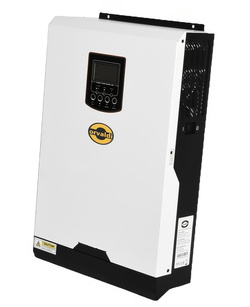

Inverter ORVALDI KS1K+ Solar Sinus 1kVA/1kW 12VDC

Uniwersalny inwerter (bez akumulatorów i paneli słonecznych) działający według zaprogramowanej funkcji: Solar / Battery / Sieć - działający przy pełnej kontroli mikroprocesorowej z zawsze czystym sinusoidalnym zasilaniem Twoich urządzeń.

Inverter Orvaldi KS Solar  jest uniwersalnym urządzeniem łączącym funkcje Inwertera z funkcją UPS, Inwertera solarnego i ładowarki DC. Wielofunkcyjny wyświetlacz LCD pozwana na odczyt parametrów pracy czy konfigurację trybów pracy (wybór pomiędzy priorytetowym źródłem zasilania z sieci lub z paneli solarnych).

Funkcje urządzenia:

-        Czysta sinusoida w trybie bateryjnym.

-        Programowalna wartość prądu ładowania w obwodzie bateryjnym.

-        Programowalne źródło zasilania: sieć zasilająca lub panele solarne.

-        Współpraca z agregatem prądotwórczym lub siecią zasilającą.

-        Funkcja auto-restartu: podczas powrotu napięcia zasilającego Inwerter samoczynnie się uruchomi.

-        Zabezpieczenie przed przeciążeniem, przegrzaniem i zwarciem.

-        Inteligentna ładowarka pozwala wydłużyć żywotność baterii.

-        Funkcja zimnego startu pozwala na uruchomienie urządzenia bez podłączonego zasilania sieciowego.

Schematy działania i warunki pracy:

 Skróty:

Iuc – prąd ładowania z zasilacza AC.

Isc – prąd ładowania z paneli solarnych.

Ichg – całkowity prąd ładowania akumulatorów.

Idisc – prąd rozładowania akumulatorów.

Iload – wyjściowy prąd do zasilania urządzeń AC.

sbu – priorytet zasilania urządzeń wyjściowych: panele fotowoltaiczne > akumulatory > zasilanie AC

Utylity source – zasilanie AC.

Utylity charger – ładowarka ze źródła zasilania AC.

Solar Source – zasilanie z paneli solarnych.

Solar charger – ładowarka z paneli solarnych.

Battery bank – akumulatory AGM.

DC/AC Inverter – przetwornica DC/AC.

AC load – urządzenia odbiorcze AC.

1. W przypadku braku zasilania sieciowego (Iuc=0), akumulatory są ładowane z paneli solarnych (I_CHG=I_SC), urządzenia odbiorcze zasilane są z paneli solarnych i akumulatorów, prąd I_SC wzrasta do 50A jeśli panele solarne są w stanie dostarczyć tyle energii.

2. W przypadku braku zasilania z paneli solarnych (I_SC=0), akumulatory ładowane są z zasilania sieciowego (I_CHG=I_UC), urządzenia odbiorcze zasilane są z sieci zasilającej.

Maksymalna wartość prądu I_UC została ograniczona do 20A dla wersji 1kVA i 25A dla 3kVA.

3. W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory są ładowane z ładowarki solarnej (I_CHG=I_SC), urządzenia odbiorcze zasilane są z paneli solarnych przez akumulatory. Jeśli priorytetowym źródłem zasilania są panele solarne a napięcie na nich i akumulatorach spadnie do niskiego poziomu, wówczas Inverter przełączy się na zasilanie z sieci AC. Jeżeli pracuje w trybie sbu wówczas również przełączy się na zasilanie z sieci AC w przypadku gdy napięcie na akumulatorach spadnie do niskiego poziomu.

4. W przypadku braku zasilania z sieci i z paneli solarnych, I_UC=I_SC=0, odbiory zasilane są z akumulatorów.

5.  W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory zasilane są z ładowarki sieciowej, I_CHG=I_UC, odbiory zasilane są z sieci AC.

6.  W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory zasilane są z ładowarki solarnej, I_CHG=I_SC, odbiory zasilane są z sieci AC, Jeśli panele solarne nie są w stanie dostarczyć wystarczająco dużo energii ładowanie akumulatorów odbywa się z ładowarki sieciowej.

7.  W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory zasilane są z ładowarki solarnej i sieciowej, odbiory zasilane są przez akumulatory  i panele solarne. Jeśli panele solarne nie są wstanie dostarczyć wystarczającej ilości energii lub akumulatory rozładują się do niskiego poziomu wówczas urządzenie przełączy się na zasilanie z sieci AC.

8.  W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory zasilane są z ładowarki solarnej i sieciowej, odbiory zasilane są sieci AC.

Działanie i wyświetlacz LCD.

Panel sterowania i wyświetlania znajduje się na przednim panelu falownika. Obejmuje on trzy wskaźniki, cztery klawisze funkcyjne oraz wyświetlacz LCD wskazujący stan pracy i parametry wejścia i wyjścia urządzenia.

Programowanie Invertera za pomocą wyświetlacza LCD.

 Celem zmiany ustawień trybów pracy urządzenia przyciśnij i przytrzymaj przycisk ENTER przez 3 sekundy. Przyciskami UP i DOWN zmienisz ustawienia, aby potwierdzić wprowadzone zmiany przyciśnij ENTER, aby anulować ESC.

Informacje wyświetlane na panelu LCD można zmienić wciskając „UP” lub „DOWN”, będą one informowały o wartościach: napięcia wejściowego, częstotliwości napięcia wejściowego, napięcia na akumulatorach, napięcia na panelach solarnych, prądzie ładowania, napięciu wyjściowym, obciążeniu w [W].

Specyfikacja trybu sieciowego.

 Model urządzenia                                                    ORVALDI KS1K+                            ORVALDI KS3K+

 Specyfikacja trybu bateryjnego.

 Model urządzenia                                                 ORVALDI KS1K+                             ORVALDI KS3K+

Specyfikacja ładowarki.
